Grafičko vizualiziranje određuje kojim će blokom biti prikazane učitane točke. Ponuđene opcije ovise o korištenom predlošku - ako se koristi originalni G6CAD predložak, biti će ponuđeno:



Općeniti blok - 2D ili 3D


Jedina opcija ako se ne koristi originalni G6CAD predložak. Po potrebi će biti stvoren blok "g6labpt" sa atributima "PNR" i "H" te točke unesene u unesene u sloj "g6_labpt" - prema odabiru kao 2D ili 3D elementi.


GeoMIR blok "19998-1" i "19999-1" - 2D ili 3D


Koristi se GeoMIR blok "19998-1" ili "19999-1" sa atributima "BROJ" i "VISINA", a točke se unose u sloj "19998-1" ili "19999-1" - prema odabiru kao 2D ili 3D elementi. Razlika u ta dva bloka je prikaz točke insertiranja - u bloku "19998-1" je to POINT dok je u bloku "19999-1" ispunjena kružnica.


SDGE za održavanje ili situacija


Unos točaka prema specifikacijama za DGE, prema odabiru kao točke za održavanje (sloj "8_tocke-novo") ili kao točke situacije (sloj "sit_8_tocke").



Izgled blokova:

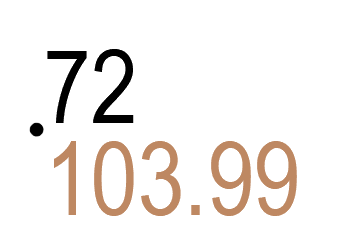

Općeniti blok

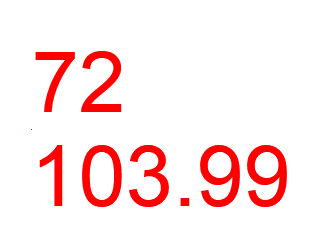

GeoMIR blok "19998-1" i "19999-1"

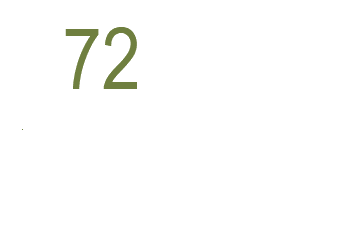

SDGE blok "tocke", sloj "8_tocke-novo"




Vizualizacija blokom SDGE situacija i InfoKodom
