Izvoz geometrije i osnovnih atributa odabranih elemenata crteža u KML datoteku, kompatibilnu sa Google Earth standardom.

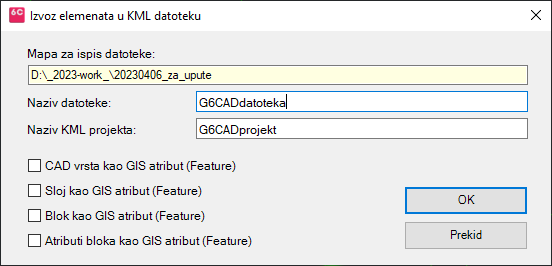

Mapa za ispis datoteke: mapa crteža iz kojeg se izvoze elementi, nije promjenjiva.


Naziv datoteke: naziv KML datoteke.


Naziv KML projekta: vidljiv unutar Google Earth sučelja.


KML geometrija prema vrsti geometrije elementa crteža - samo navedeni elementi crteža se prihvaćaju za izvoz u KML datoteku:


Element crteža

KML geometrija

Zatvorena LWPOLYLINE

Polygon

Otvorena LWPOLYLINE,LINE

LineString

INSERT,CIRCLE,POINT,TEXT,MTEXT

Point



Osim geometrije crteža, moguće je prikazati određene podatke vezane uz izvezen element crteža, koji se prikazuju KML atributima "ExtendedData":


CAD Vrsta kao GIS atribut (feature) - SimpleDataName="DXFName", vrijednosti mogu biti LWPOLYLINE, LINE ,INSERT, CIRCLE, POINT, TEXT ili MTEXT.


Sloj kao GIS atribut (feature) - SimpleDataName="Layer", vrijednost je naziv sloja elementa crteža.


Samo ako je element crteža Block (INSERT):


Blok kao GIS atribut (feature) - SimpleDataName="Block", vrijednost je naziv bloka.


Atributi bloka kao GIS atribut (feature) - SimpleDataName=TAG atributa bloka, vrijednost je tekst atributa bloka.
