Uređivanje te unos atributa VISINA i VISINA_VODA.


Visina točke iz teksta:

Dvije visine

- dubinom rova:

Dvije visine

- iz dvije mjerene točke

Dvije visine

- iz mjerene točke i DMR-a

Vizualiziranje kote voda


Parametri:


Visina točke iz teksta: unos najveće dopuštene udaljenosti pozicije teksta od pozicije SDGE Točke, te po želji, brisanje prepoznatih i upotrijebljenih tekstova (atribut VISINA).

Dvije visine - dubinom rova: unos dubine rova te dodavanje nedostajućeg atributa, može biti VISINA ili VISINA_VODA.

Dvije visine - iz dvije mjerene točke: unos najveće dozvoljene udaljenosti parova točaka - za sve pronađene parove postupak je:

    • G6CAD procijenjuje koja od dvije točke je točka voda te je označava kružnicom.
    • Atribut VISINA točke voda prebacuje se u atribut VISINA_VODA.
    • Atribut VISINA preuzima se iz one druge točke, koja nije točka voda.

Na kraju izvršenja, moguće je automatski obrisati preostale točke.

Dvije visine - iz mjerene točke i DMR-a: mora postojati DMR u crtežu, iz kojeg se računa kota terena točke i upisuje u atribut VISINA.

Vizualiziranje kote voda: prikaz u MTEXT kota terena i voda, po potrebi odvojene razlomkom.

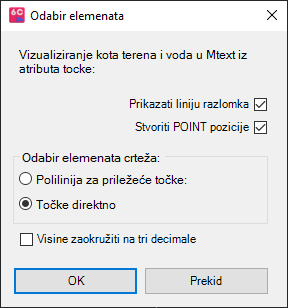

Odabir elemenata crteža:


Polylinija za priležeće točke - odabirom polylinije, odabiru se, redoslijedom smjera pružanja, se sve točke koje leže na prijelomima iste.

Točke direktno - odabir SDGE točaka, obratiti pažnju na redoslijed odabira.


Visine zaokružiti na tri decimale: po potrebi aktivirati
