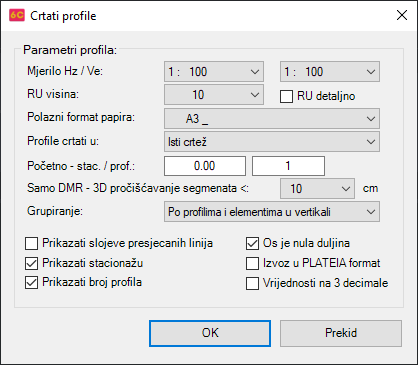

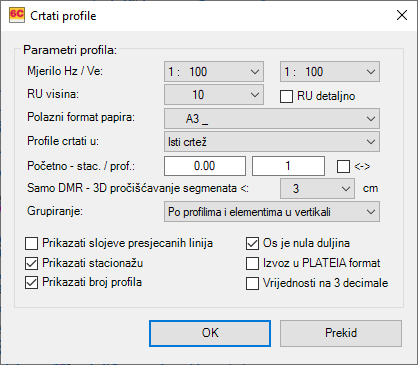

Sve naredbe za crtanje profila (uključujući profile dokaznica za kubature) koristi isti formular za određivanje parametara profila, koji može biti samostalan kao ovdje ili dio većeg formulara:




Mjerilo:

Horizonatno i Vertikalno, odabirom iz padajuće liste


RU visina:

Korak za računanje razine uravnjenja (referentne visine) odabirom iz padajuće liste. Razina uravnjenja se računa tako da se najniža visina profila zaokruži na metre iz padajuće liste prema dolje (primjerice, ako je najniža visina 123 a korak RU je 5, visina uravnjenja će biti 120).

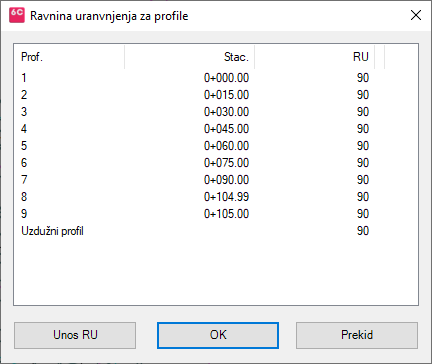

RU detaljno: Ukoliko je uključeno, prije crtanja profila moguće je u zasebnom formularu unijeti ravninu uravnjenja za svaki profil posebno:



U tablici je potrebno odabrati profile za koje se mijenja razina uravnjenja te tipkom "Unos RU" prijeniti vrijednost.


Polazni format papira:

Služi za izradu polylinije okvira profila. Ukoliko je profil širi od formata, širina se računa automatski.

    • A4_ - A4 položeno
    • A4 - A4 uspravno
    • A3_ - A3 položeno


Profile crtati u:

Gdje će profili biti nacrtani

    • Isti crtež - unos u isti (trenutni) crtež, potrebno je odrediti donju lijevu točku crtanja profila.
    • -> %predložak% - odabir predloška (DWT Template) za crtanje profila, G6CAD automatski stvara novi crtež na temelju odabranog predloška i crta profile unutar istoga.


Početna stacionaža / profil:

Početna stacionaža pri opisu profila, predložena vrijednost je "0.00"; Početni broj pri opisu profila, predložena vrijednost je "1".


Prikazati slojeve presjecanih linija

Ako je uključeno, prikazuju se slojeva prijelomnica iznad točke profila Text elementom.


Vrijednosti na 3 decimale:

Udaljenosti i visine se prikazuju na tri decimale, u protivnom na dvije.


Prikazati stacionažu:

Prikazivanje stacionaže s lijeve strane u smjeru pružanja osi, u formatu "0.0+00.00".


Prikazati broj profila:

Prikazivanje broja profila s desne strane u smjeru pružanja osi, u formatu "Pr. 0".


Izvoz u PLATEIA Format:

Izvoz profila u POP datoteku kompatibilnu za učitavanje u PLATEIA softver.


Grupirati elemente profila:

Ako je uključeno, svi elementi pojedinog profila se grupiraju u zasebnu AutoCAD grupu, u svrhu lakšeg premještanja.


Os je nula profila:

Ako je uključeno i radi se o poprečnim profilima sa određenom osi, os je nula, točke lijevo negativne udaljenosti a točke desno pozitivne udaljenosti.
