Pojas profila je drugi poseban slučaj pri izradi profila, gdje nije potreban DMR a gdje točke profila nisu spojene polilinijom. Cilj je slobodne točke željenom projekcijom profila te širinom pojasa povezati u profile.


Prije pokretanja naredbe potrebno je nacrtati AutoCAD elementima Line željene projekcije profila.


Nakon pokretanja naredbe, potrebno je unijeti širinu pojasa u centimetrima, te odabrati nacrtane linije projekcije profila. Rezultat su AutoCAD elementi MultyLine - sve točke unutar istih biti će projicirane na središnju liniju pojasa profila.


Primjer:

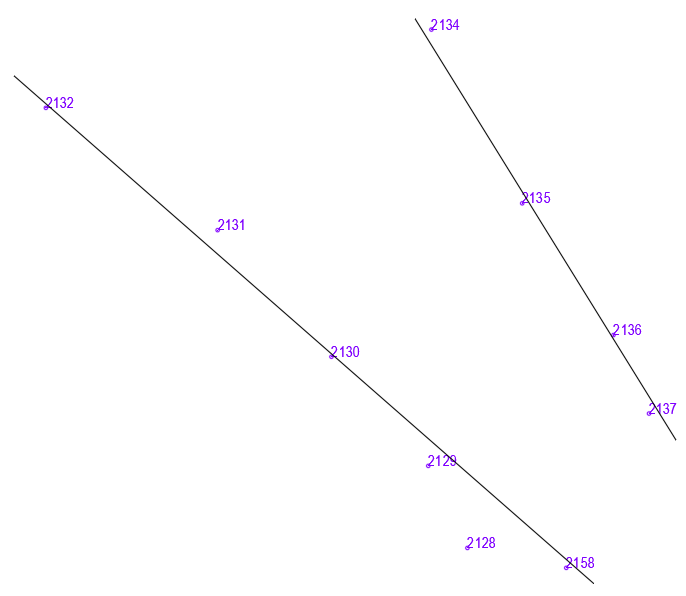

Prije stvaranja pojasa

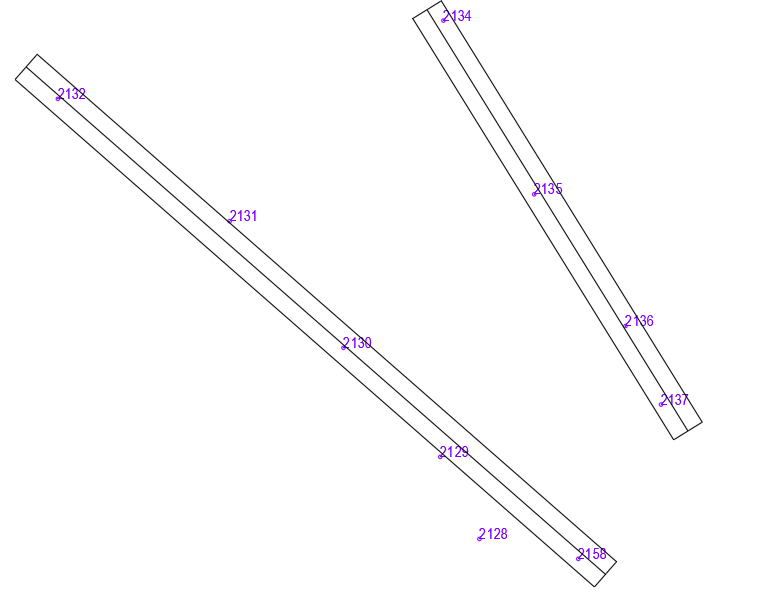

Nakon stvaranja pojasa


Tako stvoreni profili mogu biti nacrtani direktnim odabirom ili spojeni osi profila.
