Svrha prostornih analiza je računanje presjeka konstruiranih ili mjerenih CAD elemenata crteža sa poligonima katastarskih čestica iz inicijalnog (OSS.GML).ZIP DKP-a. Jedan ili više CAD elemenata presjeka se direktno odabiru u crtežu - podržani CAD elementi su Block, Točka, Kružnica, LwPolilinija (zatvorena i otvorena) i Linija.

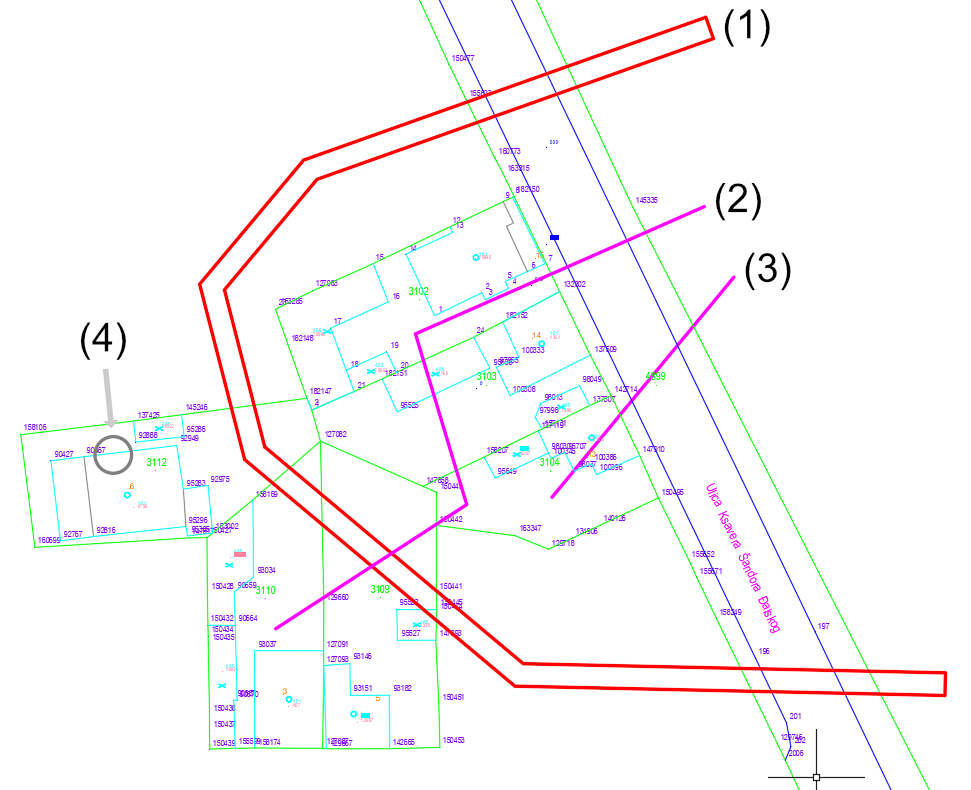

Slika 1: Prikazuje sliku crteža sa zadatkom računanja prostorne analize za tri CAD elemenata:

    1. zatvorena LwPolylinija pojasa širine 3 metra
    2. LwPolylinija
    3. Linija
    4. Kružnica

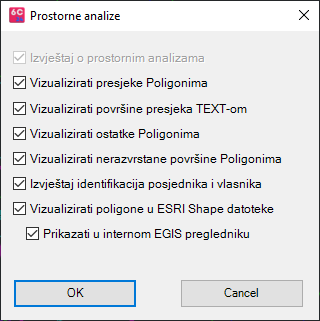

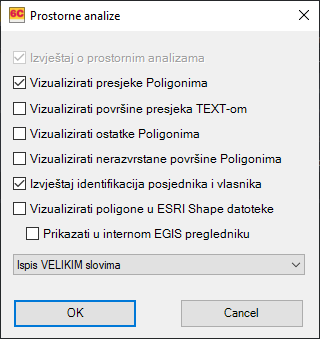

Za izvršenje naredbe, crtež mora biti pohranjen. Nakon odabira CAD elemenata crteža, pojavljuje se formular za odabir načina prokokoliranja i vizualiziranja:
  • Izvještaj o prostornim analizama - dvije Excel datoteke sa izvještajem analize:
    • PRA1 - presjeci sortirani prema elementima presjeka i brojevima presjecanih čestica (slika 2)
    • PRA2 i PRA3 - presjeci sortirani prema Kat.Čest, a datoteka sadrži ujedno i popis opisanih osoba (slika 3). Parametar Svaki podatak u zasebnu ćeliju iz odjeljka Identifikacija ZK čestica ima utjecaj na prikaz.
  • Vizualizirati presjeke Poligonima - svaki presjek biti će vizualiziran zatvorenom polylinijom u sloju "sit_gis_kc_presjek", moguće je više presjeka pojedine čestice.
  • Vizualizirati površine presjeka TEXT-om - površina svakog presjeka biti će vizualizirana TEXT elementom u sloju "sit_gis_pov".
  • Vizualizirati ostatke Poligonima - svaki ostatak (prostorna razlika polaznog pologona i presjeka) biti će vizualiziran zatvorenom polylinijom u sloju "sit_gis_kc_razlika", moguće je više ostataka pojedine čestice.
  • Vizualizirati nerazvrstane površine Poligonima - nerazvrstane površine su one, koje ne presjecaju niti jednu KČ. Njihova vizualizacija može poslužiti pri otkrivanju područja neobuhvaćenih uvezenim OSS.GML datotekama.
  • Izvještaj identifikacija posjednika i vlasnika - prikaz ZK identifikacija posjednika i vlasnika zahvaćenih čestica.
  • Vizualizirati poligone u ESRI Shape datoteke - stvaranje dvije Shape datoteke - "G6CADPresjek.shp" i "G6CADOstatak.shp".
  • Prikazati u internom EGIS pregledniku - prikazivanje stvorenih i prethodno spomenutih Shape datoteka u internom GIS pregledniku.


Prikaz rezultata prostorne analize:

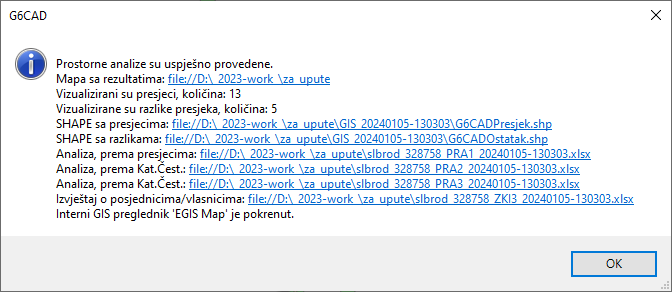

Svaka datoteka je prikazana lokalnom poveznicom pa može biti otvorena pritiskom na naziv datoteke.



Raspoznavanje Excel datoteka prema nazivima:


Postupak prostornih analiza stvara uvijek tri Excel datoteke kao rezultat analize, te četvrtu ako je odabrana opcija "Izvještaj identifikacija posjednika i vlasnika". Sve datoteke imaju isti format naziva:


1. dio - naziv polaznog crteža

2. dio - MB KO

3. dio - šifra raspoznavanja

4. dio - datum stvaranja

4. dio - vrijeme stvaranja

slbrod_

328758_

PRA1_ : Prost. analize, sort. prema elementima presjeka

20240105- : 2024 godina, 01 mjesec i 05 dan.

130303 : 13 sati, 03 minute i 03 sekunde.

PRA2_ : Prost. analize, sort. prema KČ, stari predložak

PRA3_ : Prost. analize, sort. prema KČ, novi predložak

ZKI_ : datoteka sa ZK identifikacijama


Odnos odabranih CAD elemenata sa stvorenim GIS elementima te rezultatima analize:


CAD element

GIS element

Rezultat presjeka

Block, Točka, Kružnica

Point

Samo Upisane osobe Kat. i ZK stanje

LwPolilinija, Linija

LineString

Duljina i Upisane osobe Kat. i ZK stanje

Zatvorena LwPolilinija

Polygon

Površine presjeka i ostataka te Upisane osobe Kat. i ZK stanje



Primjer izvještaja - sortiranog prema presjecima.


Primjer izvještaja - sortiranog prema broju KČ.


Izvještaj o posjedicima/vlasnicima - ispisuje se u zasebnu Excel datoteku, prema formularu iz naredbe za Identifikaciju ZK čestica.
