Učitavanje slike sa WMS servera GeoPortala Državne geodetske uprave direktno u crtež. Za izvršenje preuzimanja slike, potreban je pristup internetu. Nakon preuzimanja, slika će biti preuzeta u sloj prema vrsti karte.


Preuzimanje slika sa interneta vrši se u nekoliko koraka i metoda. Kako taj proces nije uvijek sinkroniziran, softver nema utjecaja na postupak jer koristi metode operativnog sustava i online servisa. U svrhu postizanja što boljih rezultata koriste se dvije metode:

  1. Međupohranom sa parametrima - metoda je predložena (default) i nudi opcije kvalitete, kompresije i različivosti slike. No, neki korisnici su javili kako se na pojedinim računalima sa Windows 11 operativnim sustava javljaju problemi sa preuzimanjem JPEG formata slike. U tom slučaju se savjetuje korištenje druge metode.
  2. Direktnom WebRequest pohranom - metoda manje ovisi o okruženju na računalu i pohranjuje sliku direktno u datoteku. Tako nije moguće utjecati na kvalitetu, kompresiju i različivosti slike, no sigurnija je i savjetije se korištenje ako slike preuzete prvom metodom ne odgovaraju zahtjevu.

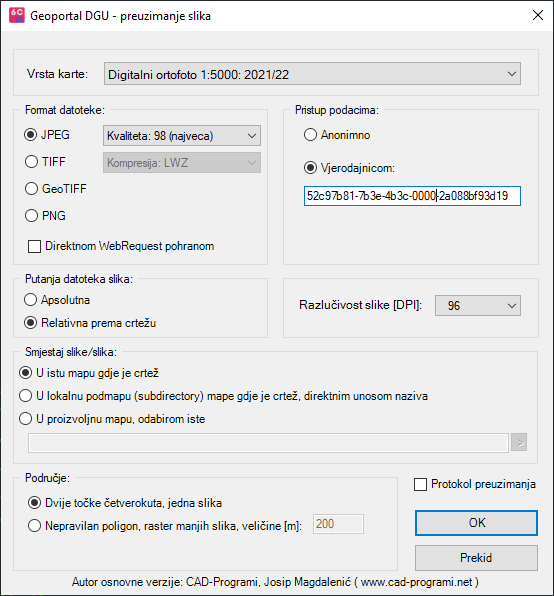

Formular:



Podržane karte sa WMS servisa.


Formati datoteke:

mogu biti JPEG, TIFF, GeoTIFF ili PNG, uz mogućnost odabira dodatnih parametara:

    • Za JPEG datoteke moguće je odabrati kvalitetu slike, gdje je vrijednost 10 najmanja a 98 najveća kvaliteta. Vrijednost 75 je najčešća.
    • Za TIFF i GeoTIFF datoteke moguće je odabrati vrstu kompresije, od kojih je LWZ kompresija najčešća. TIFF i GeoTIFF zauzimaju više prostora na disku od JPEG i PNG datoteke.
    • Za PNG datoteku ne mogu se odabrati dodatni parametri.


Direktnom WebRequest pohranom - druga metoda preuzimanja slike, veća kompatibilnost ali manja fleksibinost.


Pristup podacima:

može biti anoniman ili korištenjem vjerodajnice. Slika preuzeta anonimnim pristupom imati će vodeni žig. Sve informacije vezane uz registrirani pristup, razlike anonimnog i registriranog pristupa te izdavanje vjerodajnice nalaze se na stranicama DGU Geoportala.


Razlučivost slike u DPI:

moguć odabir vrijednosti 96, 150 i 300, pri čemu za sada treba preuzimati 96, jer veća razlučivost samo povećava datoteku bez da je slika oštrija.


Putanja datoteka slika - način referenciranja vanjske datoteke:

Apsolutna: apsolutna putanja datoteke (full path)

Relativna prema crtežu: putanja datoteke relativna prema crtežu (relative path)


Smještaj slike/slika:

određivanje mape (direktorija) u koji će biti pohranjene preuzete slike:

    • U istu mapu gdje je crtež
    • U lokalnu podmapu (subdirectory) mape gdje je crtež, direktnim unosom naziva
    • U proizvoljnu mapu, odabirom iste - poziva se standardni formular za odabir mape

Informatički gledano, najbolja je druga varijanta, jer ukoliko se cijela mapa kopira ili sprži na CD/DVD, slike ostaju povezane sa crtežima.


Područje:

  • direktnim unosom vrhova četverokuta jedne slike - na zaslonu se unesu dva vrha četverokuta unutar kojeg se unosi jedna slika.
  • unosom poligona područja zahvata - nakon unosa poligona na koji obuhvaća područje, softver će popuniti isto rasterom manjih kvadratičnih slika. Veličinu slike je također moguće unijeti, a vrijednosti moraju biti zaokružene na metar u rasponu od 50 do 500 metara. Ovaj način je idealan za unos slika za nepravilne objekte poput cesta.
