Naredba je implementacija GIS funkcionalnosti stvaranjem logično povezanih linijskih elemenata (CAD: LWPolyline, GIS: LineString) iz geometrijski povezanih linijskih segmenata dobivenih iz LINE ili LwPolyline CAD elemenata. Tako spojeni elementi se u GIS literaturi nazivaju Node-Edge povezanost - slobodnim prijevodom "od račvanja do račvanja".

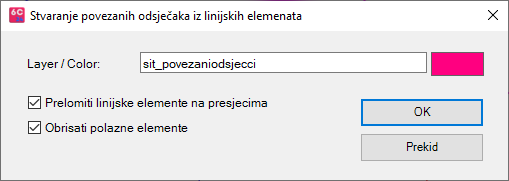

Layer / Color:

Unos naziva sloja i boje sloja za novo stvorene elemente (u primjeru na slici 2 su boje u svrhu razumijevanja promijenjene).


Prelomiti linijske elemente na presjecima:

Ukoliko je ova opcija uključena, linije koje se presjecaju će biti prelomljene - postupak je u GIS terminologiji poznat pod nazivom "Noding" .


Obrisati polazne elemente:

Brisanje polaznih elemenata kako bi samo novi elementi ostali u crtežu.


CAD elementi vizualizacije poligona sadrže odgovarajuće interne oznake kao GIS objekti.


Rezultat - segmenti su spojeni u cjeline od račvanja do račvanja (svaka novo stvorena polilinija je prikazana zasebnom bojim u svrhu lakšeg razumijevanja).

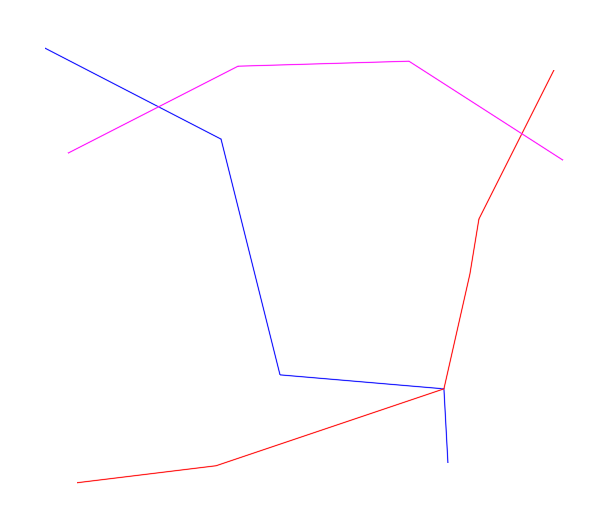

Polazni CAD elementi - LINE i LWPOLYLINE:

  • Plave i crvene boje su LwPolyline elementi
  • Magenta boje su povezani LINE elementi

Stvoreni LwPolyline elementi:
