Sučelje za unos poligonskih i visinskih vlakova je tekstno polje u koje se unosi redoslijed točaka iz kojih će se računati poligonski ili visinski vlak.


Prvo se unose točke, nakon čega se bira odgovarajuća tipka iz alatne trake.

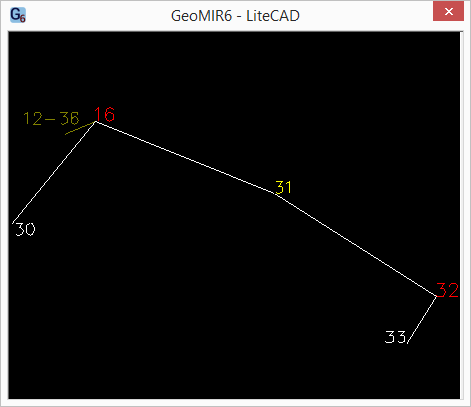

Lijeva slika prikazuje način unosa obostrano priključenog poligonskog vlaka redoslijedom točaka, desna slika prikazuje odgovarajuću skicu vlaka:


Legenda:

    • crveni brojevi - Početna i završna priključna točka
    • bijeli brojevi - orijentacijske poznate točke s mjerenom duljinom
    • smeđi brojevi - orijentacijske poznate daleke točke
    • žuti brojevi - nepoznate točke



Sintaksa unosa točaka:


Svaka pojedina točka vlaka unosi se u zaseban redak, s izuzetkom unosa početne i završne orijentacije, gdje je moguć unos više od jedne točke u svrhu preciznijeg izračuna početnog i završnog veznog kuta a odvajaju se kosom crtom "/".


Primjer iz skice - stajalište "16" je početna poznata točka vlaka, sa koje je opažano na točku "30" te daleku točku "12-36" - unos je stoga moguć na dva načina:

  • Direktnim unosom obje točke razdvojenih znakom "/" ( 12-36/30 ).
  • Unosom znaka "+", nakon čega GeoMIR6 pronalazi sve moguće orijentacije za stajalište. Kako se iz primjera vidi, to je jednostavniji i brži način unosa.


U slučaju unosa dugačkoga poligonskog vlaka, unosom znaka "<" (manje od) GeoMIR6 unosi automatski točke vlaka do prvog grananja.


Vrste vlakova te pokretanje računanja iz alatne trake:


Računanja se pokreću isključivo alatnom trakom. U sljedećoj tablici, stupci redoslijedom odgovaraju tipkama alatne trake - prvi redak su nazivi vrsta računanja dok je drugi redak sintaksa unosa, bazirana na prethodnoj skici.


Ukoliko priključne točke imaju visine, u istom koraku se računa poligonski i visinski vlak. Tablica prikazuje primjere unosa:


Obostrano priključen poligonski vlak

Koordinatno priključen poligonski vlak

Uklopljen poligonski vlak

Slijepi poligonski vlak

Obostrano priključen visinski vlak

Slijepi visinski vlak

+ ili 12-36/30

16

31

32

+ ili 33

+ ili 12-36/30

16

31

32

16

31

32

+ ili 12-36/30

16

31

16

31

32

16

31


Nakon unosa točaka i odabira vrste, pokreće se računanje vlaka, koje se vrši u tri faze:


  1. Provjera unesenih podataka - ukoliko iz unesenih podataka računanje nije moguće, isto se prekida uz ispis pogrešaka u "Info polje".
  2. Formular za računanje - prikaz rezultata računanja uz mogućnosti prilagođavanja određenih parametara.
  3. Unos rezultata - ukoliko je računanje prihvaćeno, u bazu podataka se unose koordinate novih točaka, orijentirani smjerovi te izvještaji.
