Primjer premjera detalja - direktno snimanje
Direktno snimanje

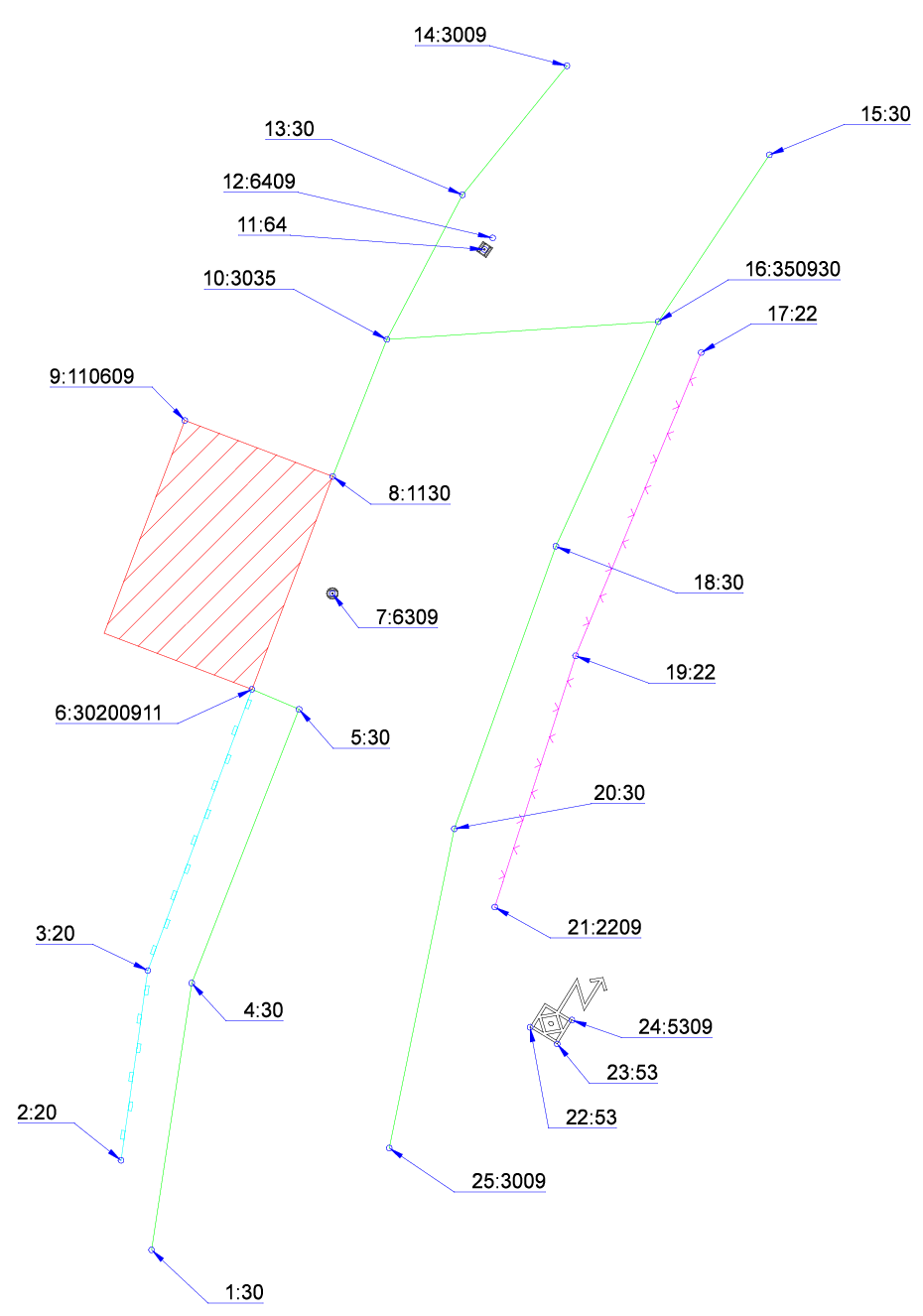

Skica prikazuje izmišljenu, ali u praksi moguću situaciju na terenu, sa detaljnim prikazom snimanja. Svaka mjerena točka je prikazana dvjema informacijama – brojem točke koji predstavlja redoslijed mjerenja te kodom detaljne točke – koje su međusobno odvojene dvotočkom. Primjeri su bazirani na temi kodiranja "DGE19".
|
Broj točke |
Kod |
Objašnjenje |
|
1 |
30 |
Rub kolnika. Početak koda nije potrebno posebno napomenuti. |
|
2 |
20 |
Zid. |
|
3 |
20 |
Zid. |
|
4 |
30 |
Rub kolnika. |
|
5 |
30 |
Rub kolnika. |
|
6 |
30200911 |
Završetak zida i ruba kolnika atributom "09" te početak zgrade. |
|
7 |
6309 |
Okruglo okno, završeno "09" u istoj točci. |
|
8 |
1130 |
Nastavak zgrade te početak ruba kolnika. |
|
9 |
110609 |
Stvaranje paralelograma "06" pri završetku "09" zgrade |
|
10 |
3035 |
Rub kolnika i razdvajanje vrste površine. |
|
11 |
64 |
Četvrtasto okno, položaj. |
|
12 |
6409 |
Četvrtasto okno, točka za smjer te završavanje "09". |
|
13 |
30 |
Rub kolnika. |
|
14 |
30 |
Rub kolnika, završetak "09". Prelazak na drugu stranu ceste. |
|
15 |
30 |
Rub kolnika. |
|
16 |
350930 |
Završetak razdvajanja vrste površine "09", rub kolnika. |
|
17 |
22 |
Ograda. |
|
18 |
30 |
Rub kolnika. |
|
19 |
22 |
Ograda. |
|
20 |
30 |
Rub kolnika. |
|
21 |
22 |
Ograda, završetak "09". |
|
22 |
53 |
Stup dalekovoda, prva točka simbola. |
|
23 |
53 |
Stup dalekovoda, druga točka simbola. |
|
24 |
5309 |
Stup dalekovoda, treća i završna točka simbola. |
|
25 |
30 |
Rub kolnika, završetak "09". Završetak snimanja. |
Izdvojeno:
- Prvo je snimjena jedna strana ceste, potom druga. U praksi se pokazalo kao najbolji način snimanja.
- Svaki kod mora biti zatvoren, atributom "09".
- Primjer korištenja više kodova na jednoj snimljenoj točci – DT 6, 10, 16.
- Korištenje atributa kodova – DT 9, zatvaranje paralelograma.
- Slučajevi zaboravljanja zatvaranja objekta, što bi bilo kad bi bilo:
- DT 7 – GeoMIR5 zatvara kod automatski, pošto je definiran za max 1 točku
- DT 12– GeoMIR5 zatvara kod automatski, pošto je definiran za max 2 točke
- DT 14 – DT 14 i 15 biti će spojene
- DT 24 – GeoMIR5 zatvara kod automatski, pošto je definiran za max 3 točke
- DT 25 – GeoMIR5 dojavlja da postoje nezatvoreni kodovi uz točnu napomenu gdje
