DMR (Digitalni model reljefa)
Digitalni model reljefa u G6CAD-u koristi metodu "Mreže nepravilnih trokuta - Triangular irregular network - TIN" za prikazivanje modela reljefa.
Svaki DMR se predstavlja jednom povezanom mrežom trokuta, AutoCAD elementom "PolyFaceMesh".
DMR u G6CAD softveru služi kao podloga za izradu profila, slojnica i izračun kubatura.
Pri stvaranju se koriste točke i prijelomne linije, po principu 2D -> 3D.
Predstavljena je zatvorenom polylinijom unutar koje se stvaraju trokuti TIN mreže - svi elementi koji su potrebni za izradu modela reljefa moraju biti UNUTAR granice obuhvata te se savjetuje povlačenje granice obuhvata tako da elementi budu oko pola metra UNUTAR granice obuhvata. Samo elementi i trokuti koji su u potpunosti unutar (a ne na ili izvan) granice obihvata biti će uzeti u obzir pri stvaranju.

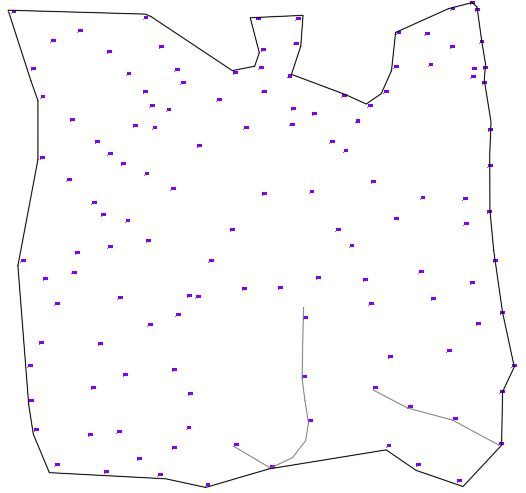

Slika prikazuje grupu 2.5D točaka (SDGE block) sa nekoliko linija prijeloma te granicom obuhvata:
