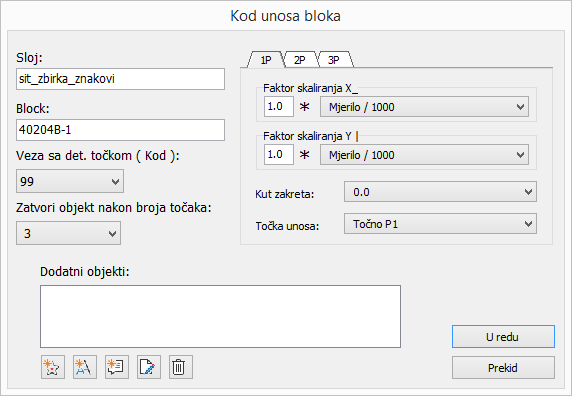

Prikaz kodiranog objekta ili geodetske točke G6CAD elementom BLOCK.



Sloj – Sloj za unos bloka

Block – naziv bloka za unos


Veza sa detaljnom točkom – hoće li ovdje definirani objekt prikazati svaku pojedinu detaljnu točku iz koje je nastao.

Primjerice, okruglo okno snimljeno jednom točkom biti će prikazano jednom blokom samog okna te jednim blokom detaljne točke. Veliki dalekovodni stup, snimljen sa tri točke i svrhu prikaza u stvarnoj veličini, biti će prikazan sa jednim blokom samog dalekovodnog stupa te s tri bloka detaljnih točaka.

Ukoliko se izostavi, stvara se samo jedan blok objekt, bez prikaza detaljnih točaka iz kojih je objekt nastao.



Zatvori objekt nakon broja točaka – najveći broj detaljnih točaka sa koliko može objekt biti snimljen. Direktno utječe na korištenje registara P1, P2, P3.


Registri P1, P2, P3 – određivanje prikaza blok objekta u odnosu na količinu snimljenih točaka.


Za Faktor omera X_ i Y_, u padajućoj listi postoje četiri vrijednosti za izbor:

    • "1"
    • "Mjerilo/1000"
    • "Udaljenost P1-P2" – udaljenost prve i druge mjerene točke
    • "Udaljenost P2-P3" – udaljenost druge i treće mjerene točke


U gornjem primjeru, a za mjerilo 1:500, računski postupak je:

1.0 * (500 / 1000) -> 1.0 * 0.5 -> faktor omjera je 0.5.

Na ovaj način moguće je predvidjeti gotovo svaki slučaj iz prakse te zahtjeva digitalnih topografskih ključeva.


Kut zakreta može biti:

    • "0.0"
    • "Kut P1-P2" - smjer prve prema drugoj snimljenoj točci
    • "Kut P2-P3" - smjer druge prema trećoj snimljenoj točci


Točka unosa može biti:

    • "Točno T1" – prva mjerena točka
    • "Sredina T1-T2" – sredina između prve i druge mjerene točke
    • "Točno T2" – druga mjerena točka
    • "Sredina T2-T3" – sredina između druge i treće mjerene točke
    • "Točno T1" – treća mjerena točka
    • "Sredina T1-T2-T3" – sredina između sve tri mjerene točke


Registar P1 – prikaz bloka objekta kada je snimljen samo sa jednom točkom.

Registar P2 -  prikaz bloka objekta kada je snimljen sa dvije točke.

Registar P3 -  prikaz bloka objekta kada je snimljen sa tri točke.


Dodatni objekti – ponekad je potrebno, prema zahtjevima digitalnog topografskog ključa, prikazati dodatni objekt uz glavni blok objekt.

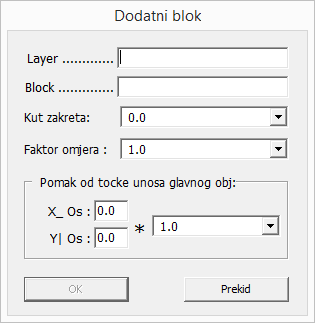

1. tipka - Dodati blok – prikazivanje dodatnog blok objekta uz glavni blok objekt.


Layer – layer za unos bloka

Block – naziv bloka za unos

Kut zakreta – "0.0", "Prema glavnom objektu"

Faktor omjera – "0.0", "Prema glavnom objektu"

Pomak točke unosa od glavnog objekta prema osima uz korištenje konstante, koja može biti "1.0" ili "X_" faktor omjera glavnog objekta".


(sl. 8)

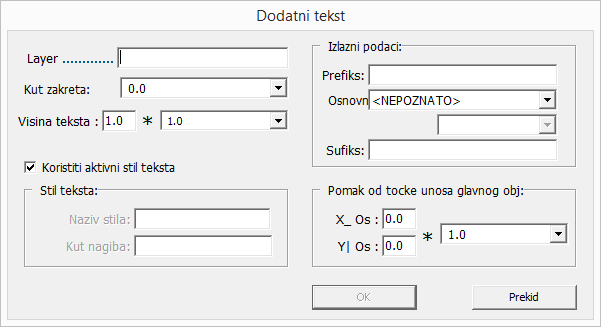

2. tipka - Dodavanje teksta – prikazivanje tekst objekta uz osnovni blok objekt.


(sl. 9)


Layer – layer za unos teksta

Kut zakreta – 0.0 ili prema glavnom objektu

Visina Teksta – vrijednost pomnožena konstantom, "1.0" ili "Mjerilo/1000".


Koristiti aktivni stil teksta ili odrediti stil teksta. Savjetuje se korištenje aktivnog stila teksta.


Izlazni podaci – predstavljaju tekst koji će biti ispisan, a dobiva se spajanjem svih navedenih vrijednosti. Pod Osnovno moguć je izbor podataka vezanih uz same mjerene ili računske podatke, kao što su broj točke, nadmorska visina, informacija koda i slično. Primjerice, ako se za prefiks unese "DT", za sufiks "x" a pod Osnovno izabere "Broj točke", tada će ispisani tekst za detaljnu točku "101" imati vrijednost "DT101x", a za detaljnu točku "301" biti će "DT301x".


Pomak točke unosa od glavnog objekta prema osima uz korištenje konstante, koja može biti "1.0" ili "X_" faktor omjera glavnog objekta".

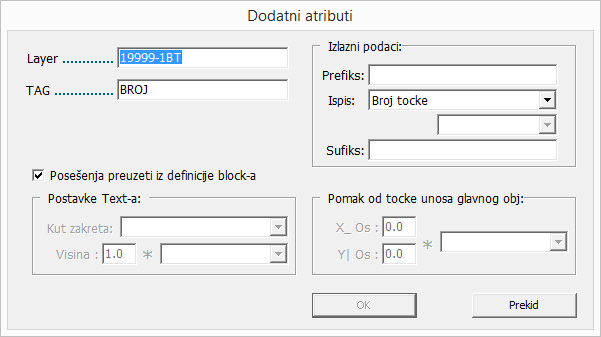

3. tipka - Dodati atribut – definiranje ispisa u određeni atribut bloka. Atribut bloka mora biti definiran u predlošku, tekst za ispis definira se na isti način kao za tekst objekt.


(sl. 10)


Layer – layer za unos teksta

Tag – jedinstvena oznaka atributa unutar bloka


4. tipka - Urediti objekt – promjena definicije popratnog objekta.


5. tipka - Ukoniti objekt – obrisati popratno objekt iz definicija.
