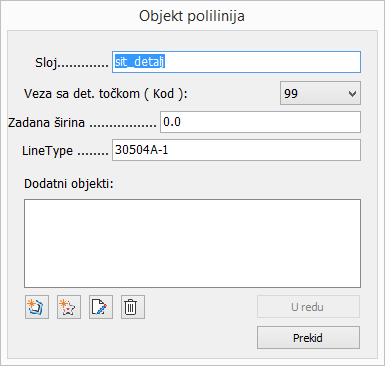

Prikaz kodiranog objekta G6CAD elementom LwPolyline. Primjer prikazuje definiciju objekta "Kam/bet zid. 1 kor" kodom "20".



Sloj – sloj za unos polilinije


Veza sa detaljnom točkom – ubacivanje bloka detaljne točke (definirane kodom iz padajuće liste) na prijelome linijskog elementa.


Zamjenska debljina – pri definiciji kodova koji se prikazuju sa dvije paralelne linije, ovdje se definira debljina objekta ako nema druge informacije


Tip linije - (linetype) koji će biti korišten, mora biti definiran u predlošku (template).


Dodatni objekti – klik desnom tipkom miša na polje. Ponekad je potrebno, prema zahtjevima digitalnog topografskog ključa, prikazati dodatni objekt uz glavni blok objekt.

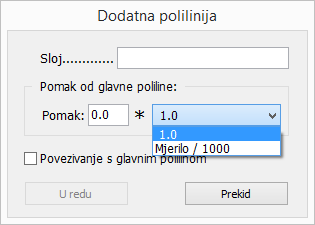

1. tipka - Paralelne polilinije



Sloj – layer za unos polilinije

Pomak od glavne polilinije: vrijednost pomnožena konstantom, "1.0" ili "Mjerilo/1000". Za paralelu s lijeve strane, vrijednost za pomak mora biti negativna.

Veza s osnovnom polilinijom: na početku i kraju paralelne polilinije, povezuje se sa osnovnom polilinijom.

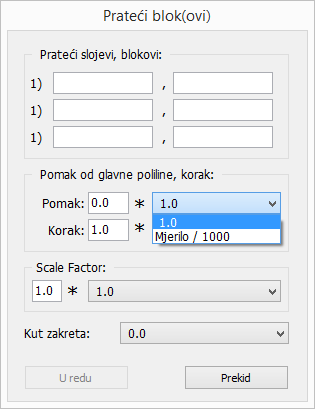

2. tipka - Prateći blokovi na poly

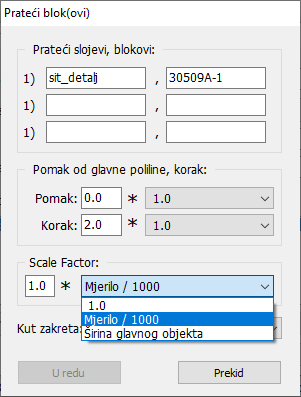

Priležeći Slojevi, Blokovi: određivanje do tri različita bloka koji se naizmjence postavljaju na osnovnu poliliniju.


Pomak od glavne polilinije: poprečni pomak od glavne polilinije pomnožen konstantom, "1.0" ili "Mjerilo/1000". Ako je nula, blok leži na poliliniji.


Korak: razmak između blokova pomnožen konstantom, "1.0" ili "Mjerilo/1000".


Faktor omjera: faktor skaliranja pojedinog priležećeg bloka, pomnožen konstantom "1.0", "Mjerilo/1000" ili "Širina glavnog objekta".

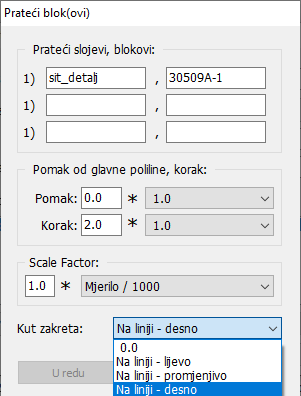

Kut zakreta: "0.0" za insertiranje bez zakreta. "Isti kut rotacije" zakreće blokove prateći smijer osnovne polilijije, sve na istu stranu. "Izmenični kut rotacije" zakreće blokove prateći smijer osnovne polilijije, ali naizmjenično lijevo i desno.


3. tipka - Urediti objekt – promjena definicije popratnog objekta.


4. tipka - Ukoniti objekt – obrisati popratni objekt iz definicija.
